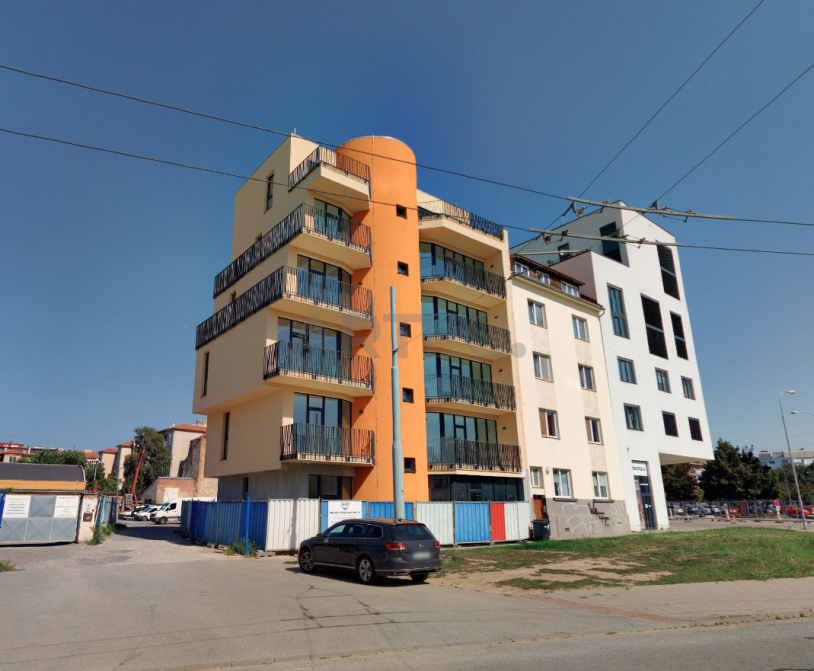

LokalitaBrno - TrnitáTypEnergetické pilotyRozsah20 energetických pilot + 3x 100m vrty
Dokumentace pro provedení stavby
- Celkový topný výkon tepelného čerpadla země-voda 21,6 kW
- Navrženo 20 energetických pilot o délce 38-44 m, vystrojení potrubím PE-RC STRONG d25x 2,3 mm
- Trasování horizontálních rozvodů pod objektem pomocí potrubí PE-RC STRONG d32
- Sdružení pilot v prostupové desce GT-Floor osazené rozdělovačem/sběračem pro 10 okruhů (prostupová deska speciálně navržena pro vodostavební beton)
- Navrženy 3 geotermální vrty á100 m (celkem 300 m), vystrojení 4x d32x 2,9 mm PE-RC
- Trasování horizontálního a páteřního vedení bylo navrženo v zeleni a pod zpevněnými plochami (část propojení byla izolována)
- Vrtné pole sdruženo v kruhové šachtě GT612 pro 3 okruhy
- Propojení navrženo PE-RC STRONG EXTRA d40 a páteřní vedení PE-RC STRONG d50
- Řešení tlakotěsného prostupu do objektu bylo realizováno pomocí pažnice s PVC límcem pro napojení hydroizolace a kompaktního těsnění typu S
